トリコーンビットが実際に岩を砕く仕組み：穴の底で起こる2つのメカニズム

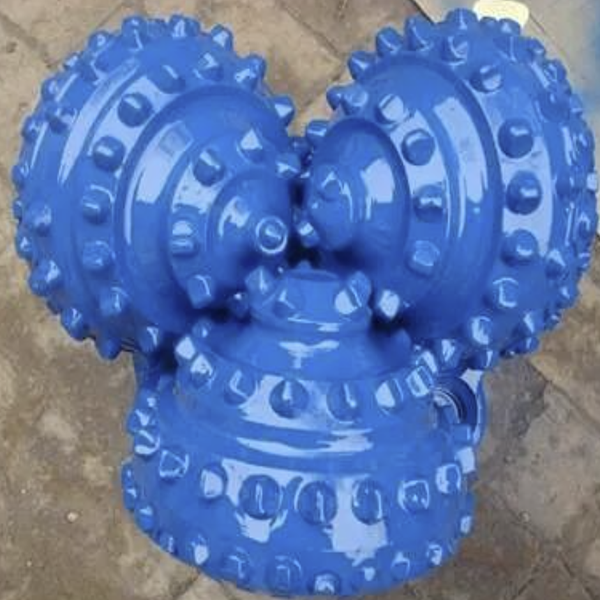

トリコーンビットは外見上はシンプルだ。3つの円錐、歯の列、上部のねじ込み接続部。回して押し下げれば、岩が砕ける。それだけのことだ。
しかし、穴の底で何が起こっているのかはもっと興味深い。それを理解することで、軟らかい頁岩用に設計されたトリコーンビットが硬い花崗岩では破損してしまう理由、そしてその逆もまた然りである理由がわかる。ビットは2つの異なる岩石破砕メカニズムを同時に使用しており、それらのバランスこそが、あるビット設計が石灰岩に適していて、別のビット設計がチャートに適している理由なのだ。
セットアップ：公転と回転
ビット本体はドリルストリングの軸を中心に回転します。これは回転運動であり、一見すると分かりやすい動きです。しかし、3つの円錐形部品もそれぞれ独自の軸受軸を中心に独立して回転します。ビット本体が回転すると、円錐形部品はまるで小さな車輪のように穴の底を転がります。
この二重の動きが重要なのは、歯が岩盤に接触する仕組みを決定づけるからです。円錐形の歯は、単に岩盤に押し込まれるのではなく、転がりながら接触し、底部を押し込み、そして転がり出ていきます。円錐が転がるにつれて、接触パターンは単歯接触と二歯接触の間で振動し、リズミカルな荷重サイクルを生み出します。
メカニズム１：衝撃と圧壊
円錐が回転するにつれて、底面と接触する歯の数は1本と2本が交互に現れます。1本の歯が荷重を支えるときは、円錐の中心がわずかに下がります。2本の歯が荷重を分担するときは、円錐の中心が上がります。この絶え間ない上下運動（歯の噛み合い周波数は毎分数百回にも及ぶ）によって、ドリルストリング全体に縦方向の振動が発生します。
ここが実に巧妙な点です。ドリルストリングはバネのように機能します。振動によって鋼鉄が弾性的に圧縮・伸長し、サイクルごとにエネルギーを蓄積・放出します。この振動する弾性エネルギーは、歯を通して地層に伝達され、一連の衝撃として作用します。ドリルビットは単に岩盤を押しているのではなく、ドリルストリング自体をエネルギーの蓄積・放出機構として利用し、岩盤を叩いているのです。
トリコーンビットにおける主な岩石破砕メカニズムは、衝撃と粉砕です。これは、中硬質から硬質の地層において、重労働を担う役割を担います。歯はビットにかかる重量を非常に小さな接触面積に集中させ、歯の先端では数千PSIもの圧力がかかります。そして、各歯の下で岩石は圧縮によって破壊されます。
メカニズム２：せん断と削り取り
コーンが純粋に転がるだけなら、ただ潰れてしまうだけだ。しかし、ほとんどのトライコーン設計では、コーンが転がる際に制御された滑りが生じ、その滑りがドラッグビットのように底の岩を削り取る。
この滑りは、円錐とベアリングの設計に組み込まれた3つの幾何学的な工夫によって実現されています。
コーンオフセット これは、円錐の頂点がビットの中心を正確に指していないことを意味します。円錐の軸は、ビットの中心線から意図的にずらされています。円錐が回転すると、このずれによって外側の歯が底面を接線方向に滑るようになり、回転方向に沿って削り取るような動作が行われます。
複合円錐形 これは、円錐が完全な円錐ではないことを意味します。円錐の各部分の角度が異なります。円錐の角度が変化する部分の歯は、表面形状が一致しないため、純粋に転がることはできません。そのため、滑る必要があります。これにより、特に穴壁の品質が最も重要なゲージ領域で、追加の接線方向の削り取りが発生します。
ジャーナルオフセット 円錐軸受軸を傾斜させることで、円錐が中心をまっすぐに向かないようにします。これにより軸方向の滑り成分が生じ、歯が回転方向に対して横方向に擦れるようになります。ジャーナルオフセットは、より柔らかく塑性の高い地層を切削するせん断作用を生み出します。
デザインが地形にどのように反映されるか
特定の地層においてトリコーンビットが機能するかどうかを決定する重要な設計ルールは以下のとおりです。
軟質から中程度の硬さの地層（頁岩、軟質石灰岩、未固結砂岩）：最大のせん断作用。ビット設計には、コーンオフセット、複合コーンプロファイル、ジャーナルオフセットが含まれています。3つのスライド機構すべてが作動します。歯は積極的に岩を削り取り、せん断と軽い破砕の組み合わせによって岩を除去します。歯の間隔は広く、粘着性のある地層でのボール状化を防ぎます。
中程度から硬い地層（ドロマイト、硬質石灰岩、中粒砂岩）：中程度のせん断力。ビットにはコーンオフセットと複合コーン形状が含まれますが、ジャーナルオフセットはありません。滑りは減少します。破砕が主要なメカニズムとなり、せん断は補助的な除去を提供します。歯の間隔は狭くなります。
非常に硬く、研磨性の高い地層（花崗岩、珪岩、チャート）：意図的な滑りは一切ありません。ビットはオフセットもジャーナルオフセットもないシングルコーン形状を採用しています。コーンは可能な限り純粋に回転します。岩石の除去はすべて粉砕によって行われ、高い接触応力、低い滑り、そして最大限の歯の耐久性を実現します。歯は短く、間隔が狭く、入手可能な最も硬い超硬合金で作られています。
軟質地層用ビット（オフセットが大きく、スライド量が多い）を硬い花崗岩に挿入すると、歯は岩を砕くのではなく、削り取るように作用します。高速でスライドする花崗岩では、超硬合金が歯をすぐに摩耗させ、先端が欠けてしまいます。逆に、硬質地層用ビット（オフセットがなく、完全に転がりながら作用する）を軟質頁岩に挿入すると、削り取ることなく岩を砕き、頁岩は圧縮よりもせん断に反応しやすいため、掘削速度は遅くなります。
購入時にこれが意味すること
トリコーンビット市場が地層の硬度によって細分化されているのは、まさにこの理由からです。ビットに刻印されたIADCコードは、ベアリングの種類や歯の材質を示すだけでなく、幾何学的設計思想、つまりオフセット量、コーン形状、ジャーナルオフセットの有無なども示しています。直径とねじ山が同じ2つのビットでも、内部構造は根本的に異なり、異なる岩盤に合わせて最適化されている可能性があるのです。
誰かが「トリコーンビットが特定の地層でうまく機能しなかった」と言ったら、どのIADCコードを使用していたのか尋ねてください。十中八九、ビット自体に問題があったのではなく、岩盤に対して設計が間違っていたのです。
