高品質のシャンクアダプターを購入したのに、それでも壊れてしまった。その理由はこちら。
ある現場監督が私にこう言いました。「高価なアダプターに替えたのに、それでも壊れてしまう。一体何にお金を払っているんだ？」彼の場合、答えはアダプターとは全く関係なく、誰もチェックしていなかった周囲の5つの要素にありました。

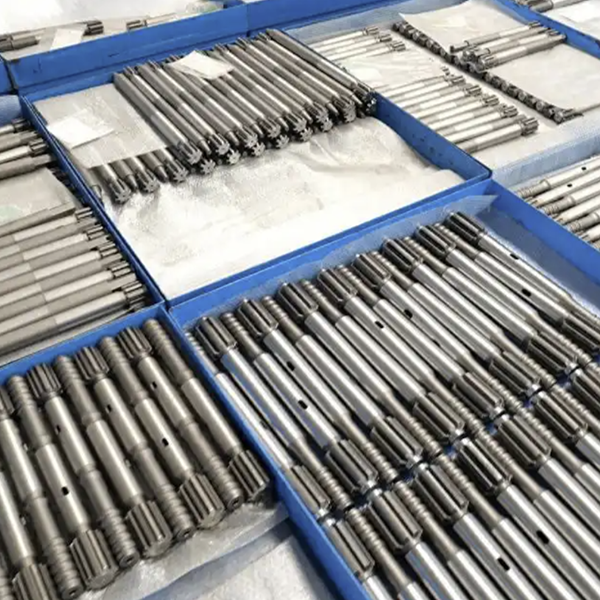

シャンクアダプターは、たとえ市場で最高のものであっても、単独では機能しません。ピストンからガイドブッシング、ドリルロッド、そしてボタンビットへと続くチェーンの中間リンクです。このチェーンのいずれかの部分が規格外であれば、アダプターがその影響を吸収します。ここでは、高品質のシャンクアダプターが故障する最も一般的な5つの理由を紹介します。ただし、いずれもアダプター自体の欠陥ではありません。
緩んだ取り付けボルト：誰もチェックしないポイント
油圧式削岩機は、毎秒40～110回の打撃を与える。この周波数では、ドリル本体またはフロントヘッドのどこかに緩んだ取り付けボルトが1本でもあれば、振動が発生する。ドリルハウジングは、目視できないほどではないが、無視できないほど動く。その動きは、打撃のたびにシャンクアダプターに横方向の負荷をかけることになる。
このアダプターは軸方向の打撃力に対応するように設計されています。緩んだボルトでドリルハウジングが揺れることで生じる曲げ応力には対応していません。駆動端では応力が増幅され、アダプターは想定外の方向から疲労破壊を起こします。取り付けボルトをすべて確認してください。たった5分で済みます。
ガイドブッシングのクリアランスが1ミリメートルを超える
以前の記事でも触れましたが、これは私が様々なサイトで目にする最も一般的な根本原因なので、繰り返し述べていきます。ガイドブッシングとシャンクアダプター本体の間の隙間が1ミリメートルを超えると、アダプターの前端が支えられなくなります。アダプターはブッシングを滑り抜けるのではなく、ブッシングにぶつかり、その結果生じる振動によって、支えられている部分と支えられていない部分の境目でアダプターに亀裂が生じます。
ブッシングの内径を測定してください。アダプターが穴の中でぐらつく場合は、ブッシングが劣化しています。アダプターと交換してください。必ず左右ペアで交換してください。
潤滑不良：熱は鋼を蝕む
適切なエアオイルミスト潤滑を行っていても、ガイドブッシングの接触面は高温になります。潤滑が行われていない場合、温度は急速に上昇します。ブッシング接触部のアダプタ本体は、表面が焼きなましされるほどの高温に達する可能性があり、その結果、硬度が低下し、摩耗率が増大し、熱影響部に微細な亀裂が発生し始めます。
これらの亀裂は衝撃荷重によって進行する。アダプターは摩耗するのではなく、破損するのだ。そして、それを防ぐはずだった潤滑油のコストは、1シフトあたりわずか数セントだった。
送り圧力：低すぎると破壊、高すぎると曲がり
これが送り圧力のパラドックスです。圧力を低く設定しすぎると、空打ちが発生します。ピストンが岩盤を叩き、アダプターが前方に突き進みますが、エネルギーを吸収する岩盤の抵抗がありません。応力波は岩盤に伝わらず、弦を伝って反射し、次の波と重なります。アダプターのねじ山と打撃面における最大応力が疲労限界を超え、アダプターは最も弱い断面で破損します。
送り圧力が高すぎると、ドリルロッドがたわみます。このたわみによってアダプターに一定の曲げモーメントがかかり、衝撃のたびにその曲げ応力が繰り返し発生します。アダプターは回復する機会がなく、穴あけ開始から引き抜きまで、軸方向荷重と曲げ荷重の両方を受け続けることになります。
最適なポイントとは、弦がしっかりと張られ、まっすぐな状態を保つ場所です。それ以上でもそれ以下でもありません。
取り付け時の位置ずれ
ドリルが送りビームに正しく取り付けられていない場合、またはセンタライザーパッドが摩耗してロッドがたわんでいる場合、シャンクアダプタとドリルロッドは同じ軸上で回転しません。この角度のずれにより、衝撃のたびに半径方向の力が加わります。アダプタの駆動端は衝撃周波数で繰り返し曲げを受け、ねじ山の根元またはスプラインの肩部に疲労亀裂が発生します。
これは簡単に防げるのに、見落としやすい問題です。ドリルを取り付ける際は、位置合わせを確認してください。センタライザーパッドが摩耗したら交換しましょう。まっすぐなドリルストリングは、ドリルストリングの寿命を延ばします。
シャンクアダプターの実際の機能
この部品に求められる役割を覚えておくことは重要です。シャンクアダプタは、ピストンの衝撃エネルギー（毎分数千回、数千ジュール）を伝達すると同時に、駆動モーターからの回転トルクも伝達します。洗浄液の通過も処理し、ガイドブッシング内で常に摩擦を受けながら摺動します。そして、これらすべてを、100分の1ミリメートル単位の寸法公差を維持しながら実行します。
これらのアダプターのいずれかが故障した場合、新しいものに交換して作業を続けるのではなく、何が原因で故障したのかを調べてください。原因はほぼ間違いなくシステムの別の箇所にあります。
