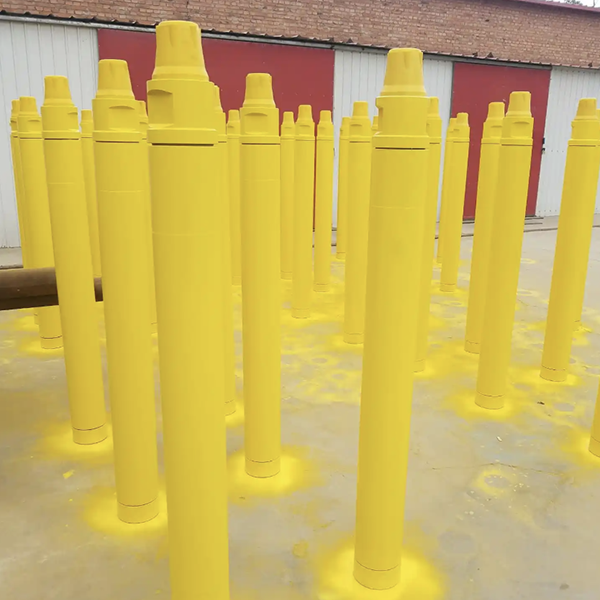

高圧DTHハンマー：追加のPSIが実際にもたらすもの
標準的なDTHハンマーは10バール（0.56MPa）で穴を開ける。一方、高圧ハンマーは25バール（2.46MPa）で同じ穴を約半分の時間で開け、1メートルあたりの燃料消費量も少なく、部品の摩耗も少ない。
物理法則は単純明快です。空気圧が高いほどピストンの打撃が強くなり、ビット面での岩石の破砕が速くなります。しかし、設計上の影響は単にコンプレッサーの圧力を上げるだけにとどまりません。高圧運転用に設計されたハンマーは、標準圧力用に設計されたものとは根本的に異なる機械であり、その違いは内部ピストン形状から摩耗スリーブの冶金、メンテナンススケジュールに至るまであらゆる場所に現れます。
適切に設計された高圧DTHハンマーがどのような性能を発揮するのか、そして、発破孔、井戸、アンカー孔の掘削を生業としている場合、なぜそれが重要なのかを説明します。
より速い浸透 ― そしてそれが複合的に作用する理由
最大の利点は、高圧ハンマーを使うと掘削速度が速くなることです。1.7～2.5MPaの圧力では、同じ岩盤でも1.0MPaの場合と比べて掘削速度が2倍になるのが一般的です。
理由は単に打撃力が強いからというだけではありません。内部ピストンの形状（ストローク長、ピストン質量、ポートタイミング）が特定の圧力範囲に合わせて最適化されているからです。25バールでの動作を想定してゼロから設計されたハンマーは、圧縮空気からピストン、そしてビットへと理想的なエネルギー伝達を実現します。圧力を上げた標準的なハンマーでは、内部構造がより高いエネルギー入力に対応できるように設計されていないため、同じ効率向上は得られません。
相乗効果として、掘削速度が速くなると、コンプレッサーの稼働時間が1メートルあたりの掘削距離で短縮されます。1メートルあたりの燃料消費量も減り、人件費も削減されます。さらに、掘削装置は次の掘削孔へより早く移動できるため、数十、数百もの発破孔を連続して掘削する場合に非常に大きなメリットとなります。
2つの機能を持つウェアスリーブ
高圧DTHハンマーは、硬化処理された摩耗スリーブ（高速で通過する切削屑による摩耗を受け止める外側のケーシング）を使用しています。これは消耗品ですが、適切に設計されたスリーブであれば、片方の端が許容範囲を超えて摩耗した場合、もう片方の端を反転させて使用することで、実質的に耐用年数を2倍に延ばすことができます。
これは想像以上に重要なことです。摩耗スリーブは、ビットに次いでDTHハンマーで最も頻繁に交換される部品です。スリーブの寿命が2倍になれば、交換部品のコストが削減されるだけでなく、より重要なことに、交換にかかるダウンタイムも短縮されます。ハンマーが1日10時間稼働する生産現場では、スリーブ交換を1回回避するごとに、掘削時間を1時間延長できることになります。
部品点数が少なく、メンテナンスも簡単
高圧DTHハンマーを開けてみると、ピストン、チェックバルブ、分配器、チャック、そしていくつかの摩耗部品が入っています。それだけです。内部構造はシンプルさによって信頼性を高めるように設計されており、故障する部品が少なく、摩耗する接点も少なく、坑底200メートルで何か問題が発生する可能性も少なくなっています。
現場での整備は、それゆえに非常に簡単です。分解には基本的な工具のみが必要で、特別な治具は不要です。組み立て手順も間違えにくいものになっています。ハンマーの整備を専任の整備士ではなく、掘削作業員が交代勤務の合間に行うような現場では、簡便性は贅沢ではなく、10分で済む整備と修理工場への電話修理の差を生むのです。
適用範囲
高圧DTHハンマーは、約80mmから185mmまでの穴径に対応し、鉱業や採石業における生産発破孔に最適なサイズです。中程度の硬さの石灰岩から、最も硬い花崗岩や珪岩まで、あらゆる岩石に対応できます。動作圧力範囲も広く、ほとんどの高圧ハンマーは約0.56MPaから2.46MPaまで動作するため、コンプレッサーの出力範囲を調整することなく、幅広い出力で使用できます。
発破孔以外にも、同じハンマーは斜面安定化のためのアンカー孔、ダム基礎工事のためのグラウト注入孔、回転式掘削では地層が硬すぎる場合の井戸掘削にも使用できます。この汎用性の高さから、1つか2つのサイズのハンマーを所有する請負業者は、幅広い種類のプロジェクトに対応できます。
メートル当たりのコスト計算式
結局のところ、DTHハンマーの購入はすべて、1メートルあたりのコストで判断することになります。ハンマー自体にも価格があり、ビットにも価格があります。コンプレッサーは燃料を消費し、作業員の人件費は時間単位でかかります。計算は簡単です。総コストを総メートル数で割るだけです。
高圧ハンマーは、あらゆる掘削ラインにおいてその利点を最大限に発揮します。掘削速度の向上は、1メートルあたりのコンプレッサー燃料消費量と作業員の作業時間を削減します。可逆摩耗スリーブ、硬化処理された内面、内部摩耗を低減する最適化されたピストンダイナミクスなどにより、部品寿命が延び、1,000メートルあたりの交換部品数を削減できます。現場でのメンテナンスが容易になることで、掘削作業以外の時間も短縮されます。
高圧ハンマーの初期費用は、標準圧力ハンマーよりも高額です。しかし、耐用年数で償却すると、1メートルあたりのコストはほぼ間違いなく大幅に低くなります。計算は簡単です。難しいのは、購買部門に請求書価格だけでなく、1メートルあたりのコストにも目を向けてもらうことです。工具予算の承認権限を持つ方は、両方の計算をしてみてください。発注書上では安価なハンマーでも、掘削報告書上では高価なハンマーであることが多いのです。
