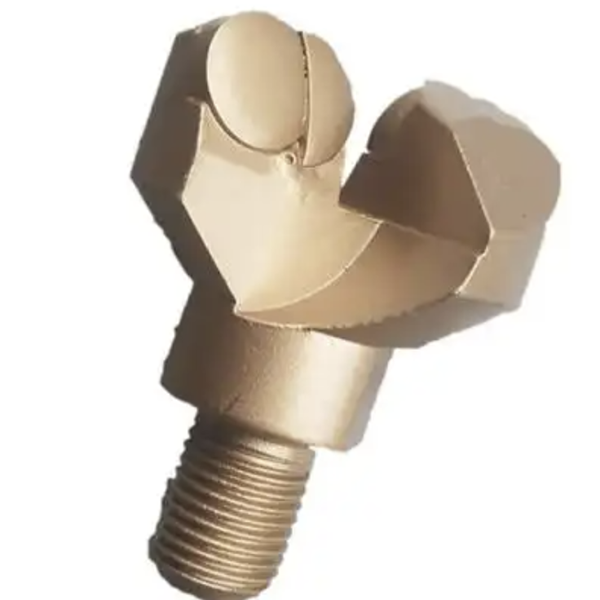

ダイヤモンドアンカードリルビット：炭鉱支保掘削のための実践ガイド
炭鉱坑道において最も広く用いられ、費用対効果の高い支保工法であるロックボルト工法は、地下の安全確保において極めて重要な役割を果たしています。ダイヤモンドアンカードリルビットは、この工法の要となるツールです。炭鉱坑道の支保工専用に設計されたこのドリルビットの主な機能は、アンカーボルト穴とケーブルボルト穴を正確に掘削し、地下作業の安定性と安全性を維持する支保工システムの設置の基礎を築くことです。
汎用ドリルビットとは異なり、ダイヤモンドアンカードリルビットは、アンカーサポート掘削特有の要求に合わせて特別に設計されています。地下の軟岩、炭層、その他の複雑な地層の特性に基づいて、一般的に標準型と強化型に分類されます。各タイプは、カッター設計、性能、および理想的な適用範囲が異なり、オペレーターは実際の地層条件に合わせてビットをより正確に選択することで、高い掘削効率と信頼性の高い孔品質の両方を実現できます。
標準ダイヤモンドアンカードリルビット
標準的なダイヤモンドアンカードリルビットは、通常、1304型フラットPDCカッターを主要な切削要素として使用します。
これらのカッターは優れた耐摩耗性と安定した切削性能を備えているため、硬度8以下の軟岩や炭層に適しています。硬い層が挟まれていないこれらの比較的軟らかい地層では、標準ビットでも良好な孔径精度を維持しながら効率的に掘削を完了できます。
バランスの取れた性能、簡単な操作性、そして費用対効果の高さから、標準的なダイヤモンドアンカードリルビットは、炭鉱坑道開発における日常的なアンカーボルト穴およびケーブルボルト穴の掘削において、最も一般的に使用される選択肢となっている。
強化ダイヤモンドアンカードリルビット
強化ダイヤモンドアンカードリルビットは、より厳しい地質条件に対応するように設計されています。
通常は1308ドーム型PDCカッターを採用しています。標準バージョンで使用されるフラットカッターと比較して、ドーム型構造には以下の利点があります。
より強い耐衝撃性、
耐摩耗性が向上し、
混合地層における耐久性が向上しました。
このため、強化型ビットは、やや硬い層間を含む坑道や、より複雑な地盤条件に適しています。このような地層では、標準ビットは刃先の欠けや急速な摩耗に見舞われる可能性がありますが、強化型ビットはより安定した切削を継続できるため、工具の損傷リスクを低減し、掘削孔の直線性や孔の完全性を維持するのに役立ちます。
従来の合金ビットよりもはるかに高い効率
標準タイプであれ強化タイプであれ、ダイヤモンドアンカードリルビットは、従来の合金ドリルビットに比べて性能面で大きな優位性を提供します。
これらのドリルビットの掘削効率は、従来の合金製ドリルビットの10～30倍にも達します。実際には、同じ時間でより多くの穴を掘削できるため、ロックボルト工法の施工期間を大幅に短縮し、坑道全体の開発効率を向上させることができます。
同時に、PDCカッターの高い耐摩耗性により、ビットの頻繁な再研磨は不要になります。これにより、以下の点が軽減されます。
ビット置換時間、
メンテナンスによるダウンタイム、
ドリル工具の消費量、
総建設費用。
地下支保掘削において、この速度と耐久性の組み合わせは、明確な経済的および運用上の利点をもたらします。
炭鉱の安全においてこれらのビットが重要な理由
炭鉱の支保工設置における「第一段階」として、アンカードリルビットの性能は支保システム自体の品質に直接影響します。ボルト穴やケーブル穴の掘削精度が低かったり、不安定だったり、効率が悪かったりすると、支保構造全体の有効性が損なわれる可能性があります。
標準タイプと強化タイプへの分類により、一般的な軟岩条件とより複雑な互層構造の両方に効果的に対応できます。これにより、ダイヤモンドアンカードリルビットは炭鉱坑道のボルト支保に不可欠な掘削ツールとなり、地下の安全性を確保するための重要な技術的安全対策となります。
結論
ダイヤモンドアンカードリルビットは、多くの用途でPDCアンカードリルビットとも呼ばれ、炭鉱の支保掘削における厳しい要件を満たすように設計された特殊な工具です。
標準仕様と強化仕様が用意されており、さまざまな地質条件に対応しながら、以下の性能を発揮します。
高速ドリル速度、
高い穴精度、
耐摩耗性に優れ、
メンテナンスの必要性が低い、
全体的な建設効率の向上。
炭鉱の坑道支保工にとって、それは単なる消耗品以上のものです。支保工の品質を確保し、開発効率を向上させ、地下作業の安全基盤を強化する上で不可欠な掘削ツールなのです。
